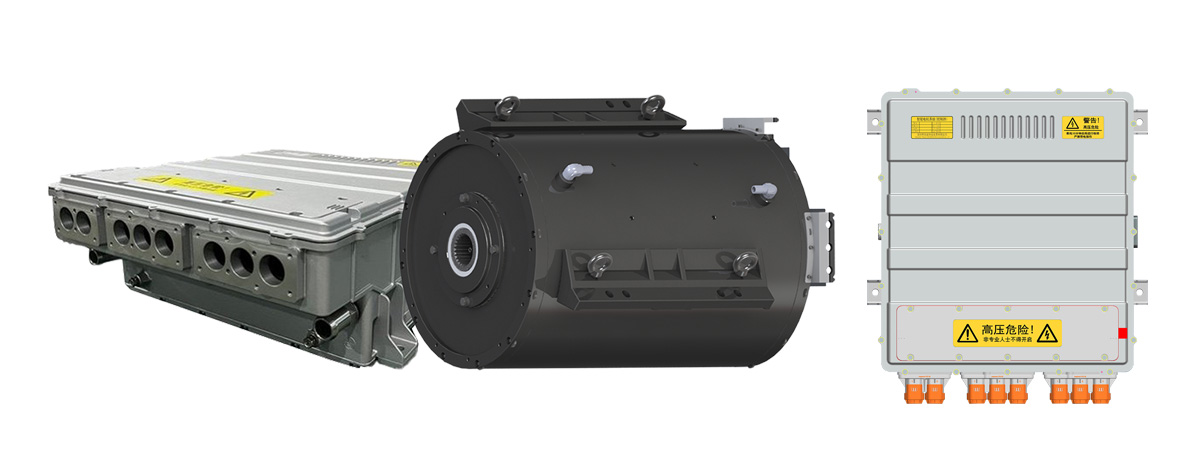

新能源重卡電驅動系統
新能源重卡電機性能參數
|
電機型號 |
KC520X666H |
||||
|
電機性能參數 |
|||||
|
|
堵轉狀態 |
峰值扭矩 |
峰值功率 |
額定功率 |
最高轉速 |
|
轉速 |
- |
200 |
1300 |
1300 |
2500 |
|
扭矩（N.m） |
6200 |
4503 |
2789 |
1472.2 |
768.4 |
|
輸出功率（kW） |
- |
95 |
380 |
200 |
201 |
|
系統效率（%） |
- |
79.9 |
93.7 |
96.8 |
94.1 |
|
工作制 |
S2-5S |
S2-1min |
S2-1min |
S9 |
S9 |
|
尺寸 |
φ578×905 |
||||
|
絕緣等級 |
H |
||||
|
冷卻方式 |
液冷 |
||||
|
防護等級 |
IP67 |
||||
|
適配變速箱 |
綦江2檔變速箱（3.43，1） |
||||
新能源重卡電控參數
|
型號 |
SFC-200-D4ZS |
工作制 |
S9 |
|
額定功率（KW） |
200 |
峰值功率（KW） |
400 |
|
額定輸入電壓（V） |
614 |
工作電壓范圍（V） |
480-700 |
|
持續工作電流（A） |
164 |
短時工作電流（A） |
328 |
|
防護等級 |
IP68 |
重量 |
41 |
|
控制器尺寸 |
520×530×195（±2） |
冷卻方式 |
液冷 |
新能源渣土車電機參數（可與新能源重卡并列）
|
電機型號 |
KC520X666I |
|||||
|
電機性能參數 |
||||||
|
|
堵轉狀態 |
峰值扭矩 |
峰值功率 |
額定功率 |
最高轉速 |
|
|
轉速 |
- |
200 |
1300 |
1300 |
2200 |
|
|
扭矩（N.m） |
6500 |
4282.8 |
3526 |
1837.6 |
1084 |
|
|
輸出功率（kW） |
- |
90.4 |
480 |
250 |
250.2 |
|
|
系統效率（%） |
- |
84.3 |
93.5 |
95.6 |
94.3 |
|
|
工作制 |
S2-5S |
S2-1min |
S2-1min |
S9 |
S9 |
|
|
尺寸 |
φ578×990 |
|||||
|
絕緣等級 |
H |
|||||
|
冷卻方式 |
液冷 |
|||||
|
等級 |
IP67 |
|||||
|
適配變速箱 |
綦江2檔變速箱（3.43，1） |
|||||
新能源渣土車電控參數（可與新能源重卡并列）
|
型號 |
SFC-250-D4ZS |
工作制 |
S9 |
|
額定功率（KW） |
250 |
峰值功率（KW） |
500 |
|
額定輸入電壓（V） |
614 |
工作電壓范圍（V） |
480-700 |
|
持續工作電流（A） |
205 |
短時工作電流（A） |
450 |
|
防護等級 |
IP68 |
重量 |
41 |
|
控制器尺寸 |
520×530×195（±2） |
冷卻方式 |
液冷 |
