軌道交通車輛電驅動系統

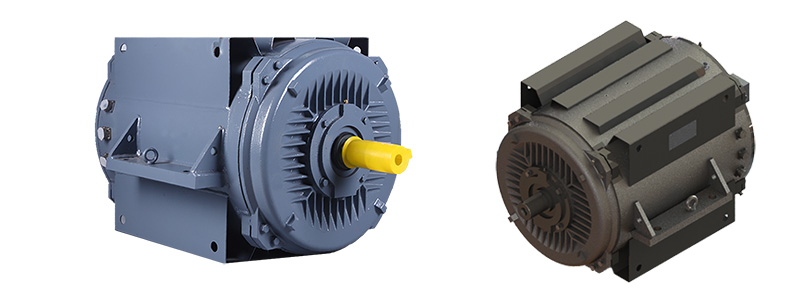

1、軌道工程車輛電機參數
|
電機型號 |
KC520X897 |
|||||
|
電機性能參數 |
||||||
|
|
堵轉狀態 |
峰值扭矩 |
峰值功率 |
額定功率 |
最高轉速 |
|
|
轉速 |
- |
200 |
750 |
750 |
1830 |
|
|
扭矩（N.m） |
3822.4 |
4135 |
3183 |
1528 |
743.5 |
|
|
輸出功率（kW） |
- |
86.6 |
250 |
120 |
142.9 |
|
|
系統效率（%） |
- |
85.5 |
93.2 |
94.4 |
86.6 |
|
|
工作制 |
S2-5S |
S2-1min |
S2-1min |
S9 |
S2-60min |
|
|
尺寸 |
520×774.5 |
|||||
|
絕緣等級 |
H |
|||||
|
冷卻方式 |
IC410 |
|||||
|
防護等級 |
IP67 |
|||||

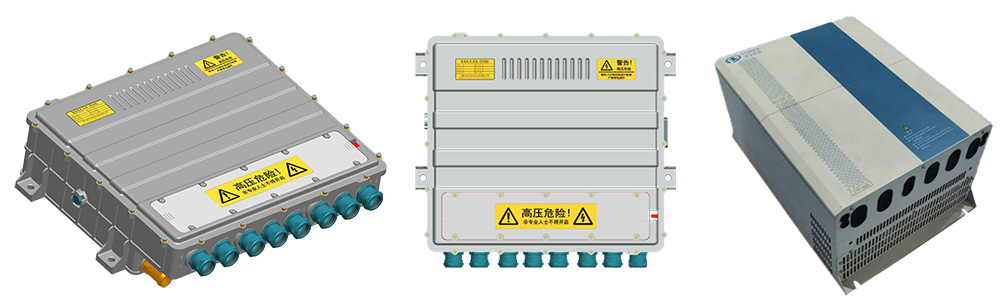

軌道工程車輛控制系統參數
|
型號 |
SFC-160-D4ZF |
工作制 |
S9 |
|
額定功率（KW） |
160 |
峰值功率（KW） |
260 |
|
額定輸入電壓（V） |
540 |
工作電壓范圍（V） |
450——640 |
|
持續工作電流（A） |
168 |
短時工作電流（A） |
190 |
|
防護等級 |
IP20 |
重量 |
74.5 |
|
控制器尺寸 |
740×480×320（±2） |
冷卻方式 |
強制風冷 |
